Инструмент разделения DTG

Инструмент разделения DTG

Использование инструмента DTG Separation в Editor

Инструмент DTG Separation, доступный в PrintFactory Editor, предназначен для удаления ненужных цветов из изображения. Его основная цель — оптимизировать печать на цветных тканях, предотвращая избыточное нанесение чернил или использование ненужных цветов, учитывая цвет основы.

Дополнительно инструмент позволяет:

  • Применять White Choke (сужение белого слоя для предотвращения ореолов).
  • Выделять отдельные каналы для создания специальных эффектов.

Перед созданием предустановок DTG Separation убедитесь, что у вас уже есть DTG-профиль для вашего принтера.

Как открыть DTG Separation

  1. Откройте Editor.
  2. Загрузите свое изображение.
  3. Перейдите в меню Extra.
  4. Выберите DTG Separation.



Появится всплывающее окно с вашим Cloud-списком предустановок DTG Separation. Здесь вы можете:

  • Редактировать существующую предустановку.
  • Удалить предустановку.
  • Создать новую предустановку.



Нажатие на кнопку плюс откроет инструмент DTG Separation на экране.



Одежда:Цвет предварительного просмотра материала



Материал:

Этот параметр отображает цвет материала. Если материал черный, по умолчанию будет выбрана опция "Black". Если выбранный в Editor профиль PMM был создан с учетом цветной ткани (например, красной или зеленой), цвет материала автоматически заполнится значением LAB из 0% патча профиля.

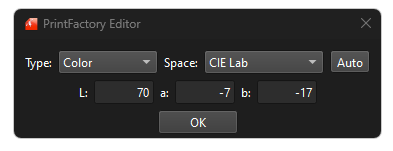

Вы можете изменить цвет материала, нажав на селектор цвета. Цвет можно ввести в цветовых пространствах CIELab, AdobeRGB или sRGB. Рекомендуется измерить цвет ткани спектрофотометром для получения точного LAB-значения, если не используются предопределенные черные или цветные варианты. Это важно, так как данный цвет определяет, какие части изображения будут удалены в процессе knock-out.

Нажатие кнопки "Auto" вернет значения к тем, которые определены в 0% патче выбранного PMM.

Важно: Перед открытием инструмента DTG Separation в Editor выберите PMM.




Preview Color (Цвет предпросмотра):

Этот параметр задает цвет фона в режиме предпросмотра на экране. Он служит визуальной подсказкой при настройке DTG-пресета.

Choke (Сжатие подложки):

Этот параметр регулирует уменьшение белой подложки (White underbase) в профиле PMM.


Tolerance (Допуск):

Этот параметр задает в миллиметрах степень сжатия (Choke) белой подложки (White underbase).
Обычно для большинства современных принтеров используется значение 0.1-0.2 мм.

No Choke (Без сжатия):

Эта функция включает интеллектуальное (content-aware) управление сжатием.

  • Если активирована опция "White only ink", сжатие исключается в зонах, где печатается только белый цвет. Это особенно полезно для сохранения четкости тонких белых линий и текста.
  • Опция "Under spot colors" убирает сжатие под специальными (spot) цветами, предотвращая искажения.
  • Выбор "none" применяет сжатие ко всему дизайну.

Highlight (Подсветка):

Позволяет напечатать дополнительный слой с осветлением.


Range (Диапазон):

Чем выше процент диапазона, тем больше осветляющей краски (highlight ink) будет напечатано. Это напрямую зависит от яркости элементов изображения.

Amount (Количество):

Процент чернил, которые будут использованы. Фактическое количество чернил определяется в Channel Selector (Выбор канала).

Channel (Канал):

Выбор канала из набора чернил, к которому будут применены параметры осветления.

Примечание:
Канал осветления (Highlight channel) используется реже, так как увеличивает расход чернил и замедляет процесс печати из-за дополнительного слоя. В большинстве случаев он не требуется, за исключением ситуаций, когда нужны специальные эффекты.

Black Knockout (Удаление черного):

Удаляет черный цвет из изображения при печати на черных тканях.


Tolerance (Допуск):

Этот ползунок определяет уровень удаления черного цвета (Black Knockout). Чем выше процент, тем больше черного удаляется из изображения.

Этот инструмент устраняет необходимость в использовании сторонних программ, таких как Adobe Photoshop, для удаления черного цвета из изображения.


Chroma (Хрома):

Этот ползунок регулирует количество темных чернил, удаляемых по краям черного цвета и теневых областей. Это помогает лучше использовать цвет ткани (например, черную футболку) и создает эффект плавного перехода (feathering effect), избегая резких границ между чернилами и цветом материала. Такой метод делает итоговое изображение более эстетичным при печати на черных или темных тканях.

Color Knockout (Удаление цвета):

Этот инструмент удаляет определенные цвета из изображения для печати на цветных тканях, чтобы избежать наложения ненужных чернил на материал.



Чтобы включить инструмент нокаута цвета, вы должны ввести цвет материала в опцию Одежда:

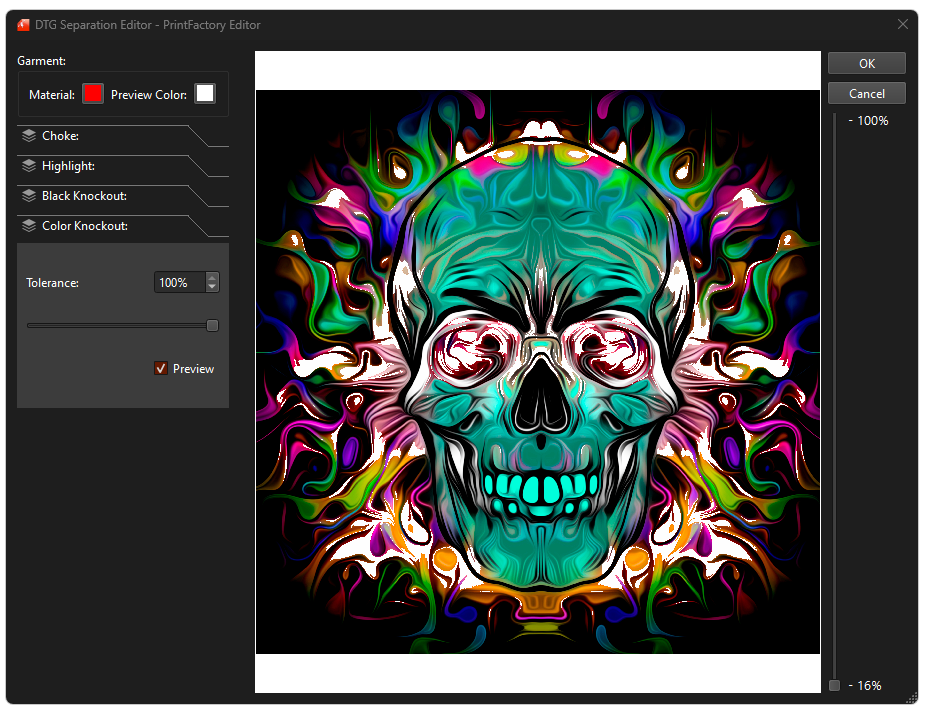

Допуск:Этот слайдер определяет уровень цветового нокаута. Чем выше процент, тем больше цвета удаляется с изображения. Этот инструмент снова отрицает требование к сторонним приложениям, таким как Adobe Photoshop, для удаления цвета. В этом примере я установил красный цвет материала, поэтому красный нокаут будет применен на изображение, и цвет материала будет использован для создания красного вместо ненужного использования чернил:


Когда вы завершите настройку DTG Separation (разделения для прямой печати на одежде), нажмите OK и дайте пресету подходящее название.



Связывание пресета DTG Separation с PMM

После создания пресета DTG Separation он сохраняется локально на вашем компьютере и загружается в облачные ресурсы. Это делает его доступным для всех установок PrintFactory в вашей организации.

Чтобы упростить рабочий процесс, можно связать пресет DTG Separation с DTG PMM. Это обеспечит автоматическое применение настроек разделения ко всем заданиям, обрабатываемым связанным PMM.

Как связать пресет:

  1. Откройте Calibrator и выберите ваш DTG-принтер.
  2. Выберите носитель (media).
  3. Кликните правой кнопкой мыши на режиме и выберите "Link DTG Preset" (Связать пресет DTG).



После выбора необходимого DTG пресета и нажатия "OK", он будет связан с PMM.

Преимущества связывания пресета DTG Separation с PMM:

Автоматическое применение настроек разделения DTG ко всем заданиям, обрабатываемым этим PMM.
Оптимизация рабочего процесса за счёт интеграции с RIP Queues, PrintFactory Workflow и другими инструментами автоматизации.
Исключение ручного вмешательства, так как настройки DTG Separation больше не требуют применения через PrintFactory Editor.

Теперь давайте детальнее рассмотрим конечный результат обработки.



В данном превью мы видим обработанное задание, предназначенное для печати на черной футболке.

Благодаря DTG Separation пресету, связанному с PMM, черный цвет из исходного изображения был удален, позволяя черному цвету футболки служить фоном. Белая подложка (White underbase) будет напечатана только под оставшимися цветными элементами изображения.

Преимущества такого подхода:

  • Минимизация расхода чернил, так как черный цвет ткани используется как часть изображения.
  • Оптимизация качества печати, обеспечивая четкость и насыщенность цветов.
  • Эффективность печати, снижая излишнее наложение чернил.

Новое в V6.8.2:

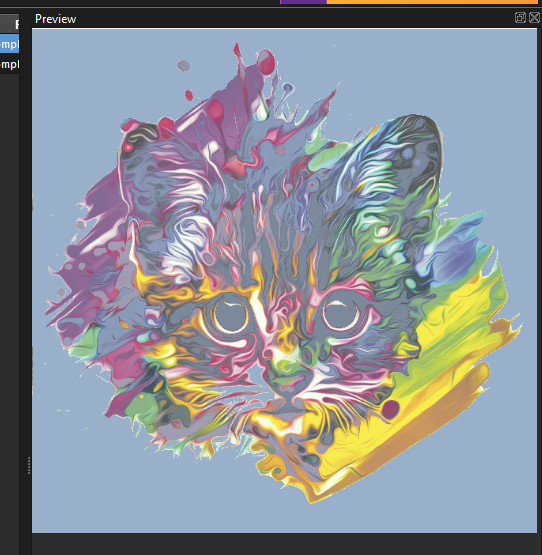

Теперь цвет футболки отображается в RIP-превью. Например, при печати на светло-голубой футболке:
