Настройка и настройка названных цветов

Настройка и настройка названных цветов

  1. Настройка именованного цвета

    Выполните следующие шаги:

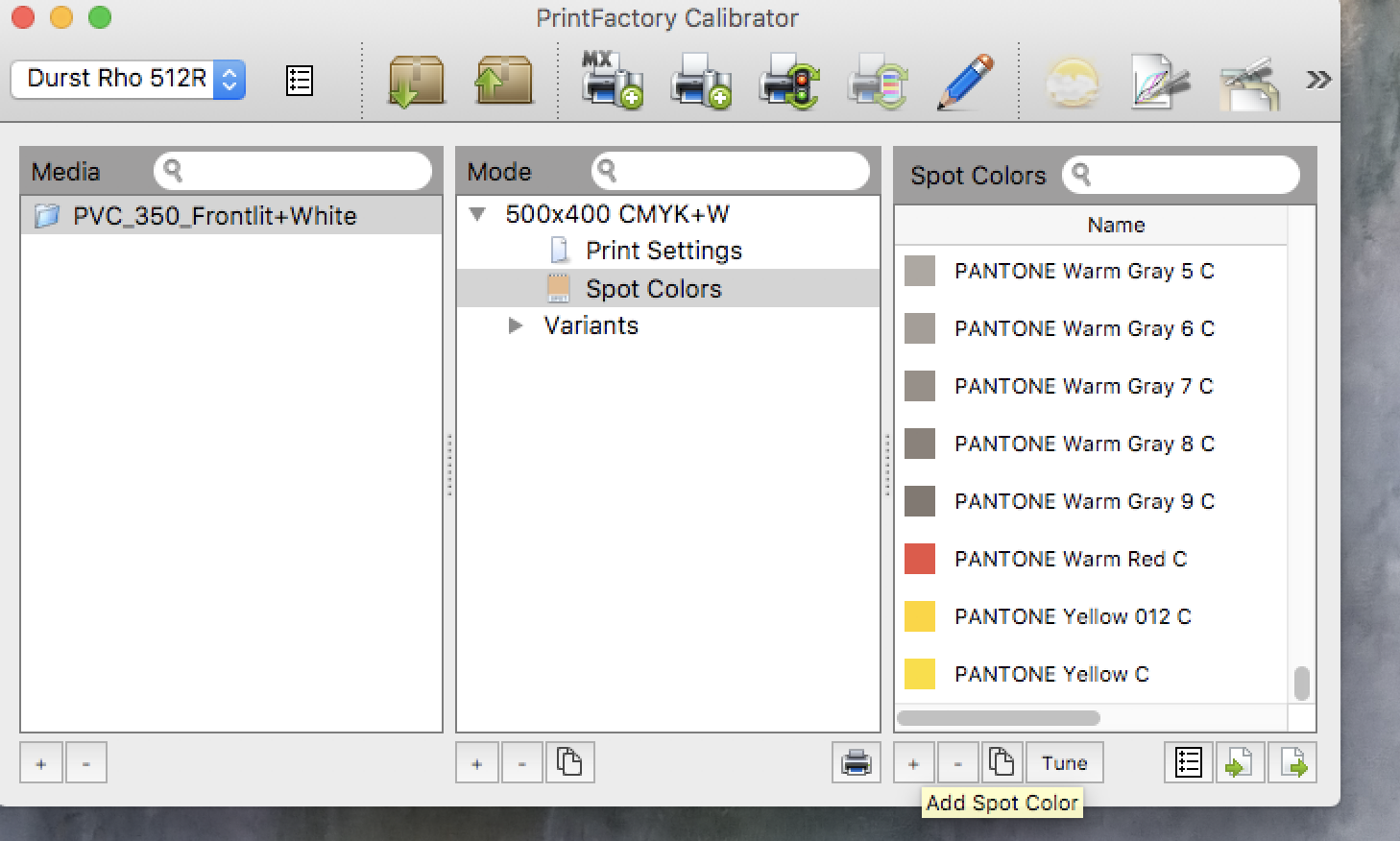

    1. В Calibrator откройте Mode, чтобы отобразить PrintSettings и Spot Colors.
    2. Выберите значок Spot Colors.
    3. Нажмите «Add Spot Color» (‘+’) для добавления нового цвета.

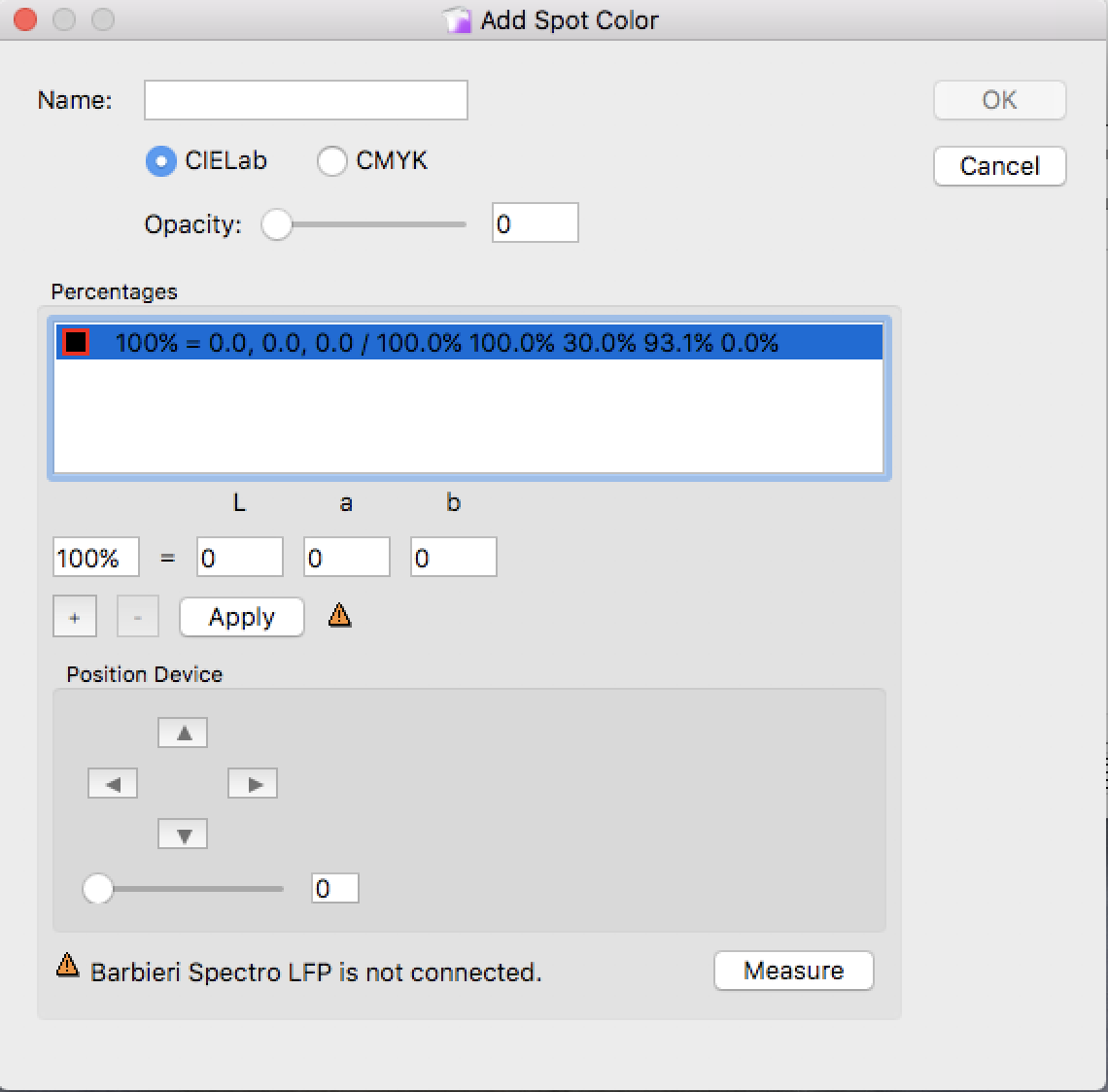

  2. Панель «Добавить Spot Color»

    Предоставляет три способа ввода значения spot-цвета:

    1. CIELab
    2. CMYK
    3. Измерение существующего образца с помощью фотоспектрометра

  3. Настройка именованного цвета

    1. Назовите цвет в точном соответствии с цветом в макете (учитывая регистр).
    2. Выберите CIELab или CMYK, если вводите значение вручную.
    3. Введите числовые данные.
    4. Укажите необходимую непрозрачность (Opacity).
    5. Нажмите "Применить" (Apply), чтобы добавить цвет в библиотеку Spot Color.
    6. Чтобы добавить другой цвет, нажмите кнопку «+».
    7. Чтобы удалить цвет, нажмите кнопку «-».
    8. Если требуется измерение цвета, следуйте инструкциям устройства и нажмите "Измерить" (Measure), чтобы добавить значение.

    Важно:
    Если профиль содержит специальные цвета, добавление spot-цвета возможно только в Lab-значениях. В этом случае параметры CIELab и CMYK будут неактивны (затемнены).

    Настройка (подгонка) именованного цвета

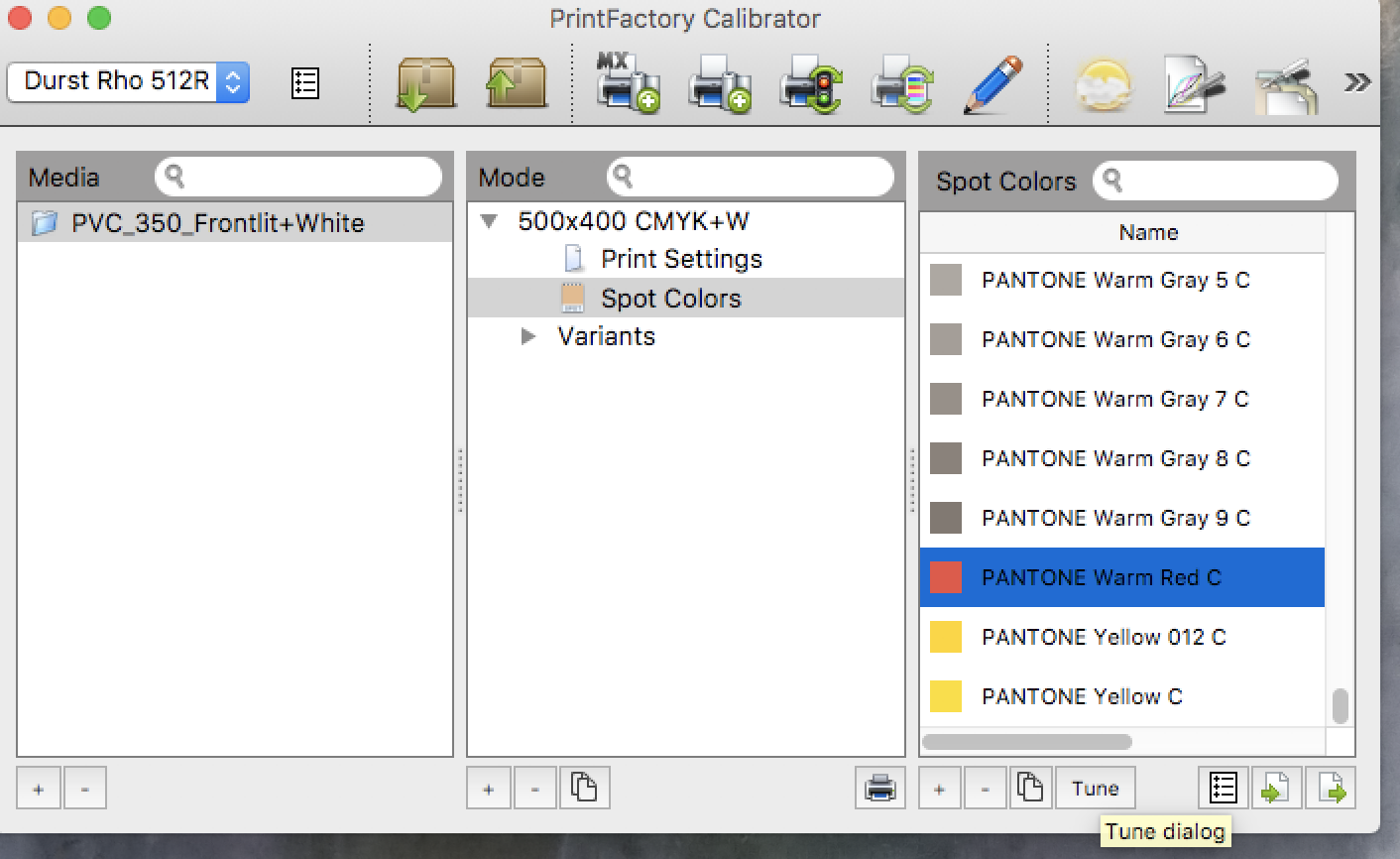

    1. В Calibrator откройте Mode, чтобы отобразить PrintSettings и Spot Colors.
    2. Выберите Spot Colors и нажмите на Spot Color, который нужно настроить.

  5. Нажмите "Tune", чтобы открыть диалог настройки.

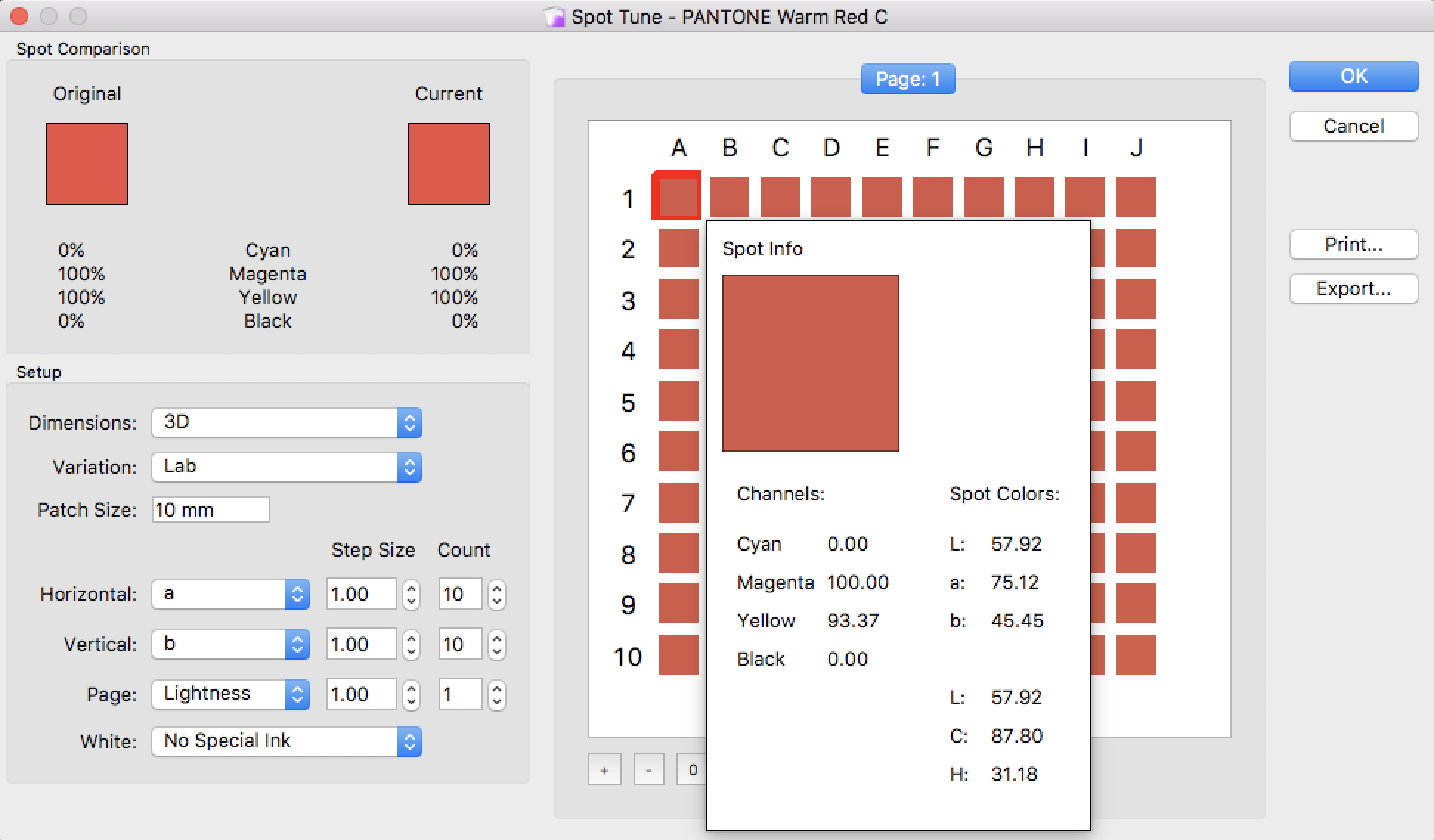

    Эта панель настройки Spot Tune состоит из четырех основных областей:

    1. Основная сетка — отображает предварительный просмотр доступных вариантов. Сетка снабжена координатами: буквы расположены вдоль верхней части, а цифры — по боковой стороне.
    2. Отображение значений — при наведении курсора на сетку соответствующие значения отображаются.
    3. Масштабирование — можно изменить масштаб предпросмотра, используя кнопки внизу: ‘+’ увеличивает, ‘-’ уменьшает, ‘0’ сбрасывает масштаб.
    4. Текущее значение — отображается в виде меньшего квадрата с белой рамкой (F6).
    Когда выбирается образец (swatch), белая рамка указывает на выбранный вариант.

    Если навести курсор на сетку, отобразятся значения (A1). В левом верхнем углу показаны два образца: Original (исходный) и Corrected (скорректированный). Первый отображает текущее значение именованного цвета, а второй показывает новое значение после выбора нужного варианта.

    Настройки конфигурации

    Позволяют настроить метод создания сетки настройки под конкретные параметры печати и выбрать вариант, наиболее близкий к требуемому цвету.

    Размерность (Dimensions)

    Определяет метод настройки в пределах доступного цветового охвата PMM:

    • 3D – трехмерная настройка,
    • 2D – двухмерная настройка,
    • 1D – одномерная настройка.

    Вариации (Variation)

    Выбор одного из двух цветовых пространств для определения сетки:

    • Lab (светлота, зеленый-красный, синий-желтый),
    • LCh (светлота, хроматичность, оттенок).

    Этот выбор влияет на систему координат сетки и способ отображения различий.

    Размер патча (Patch Size)

    Определяет физический размер образцов от 10 мм до 50 мм.

    Шаг изменения (Step Size)

    Определяет величину сдвига цвета между соседними образцами.

    Количество образцов (Count)

    Задает число патчей в сетке.

    • Горизонтальный, вертикальный и страничный параметры

      • Horizontal, Vertical – определяют ориентацию сетки настройки.
      • Page – позволяет использовать несколько страниц.

    • Белый цвет (White)

      • Позволяет учитывать белую основу при печати, если используется белый цвет.

    Вывод результатов

    После настройки параметры можно напечатать или экспортировать:

    • Print – отправляет сетку на печать через RIP для оценки результатов.
    • Export – позволяет сохранить настройки и импортировать их позже в Calibrator → Spot Color.

    После печати необходимо анализировать результат, убедившись в правильных условиях освещения и наличии эталона для сравнения. Оценка может проводиться вручную или с помощью фотоспектрометра.

    Когда выбор сделан:

    1. Кликните по координате сетки, наиболее соответствующей распечатанному образцу.
    2. Выбранный патч появится в поле Current (текущий образец) в левом верхнем углу.
    3. Нажмите OK, чтобы сохранить изменения. Теперь этот цвет будет использоваться в PMM для всех последующих работ.

    Пример настройки

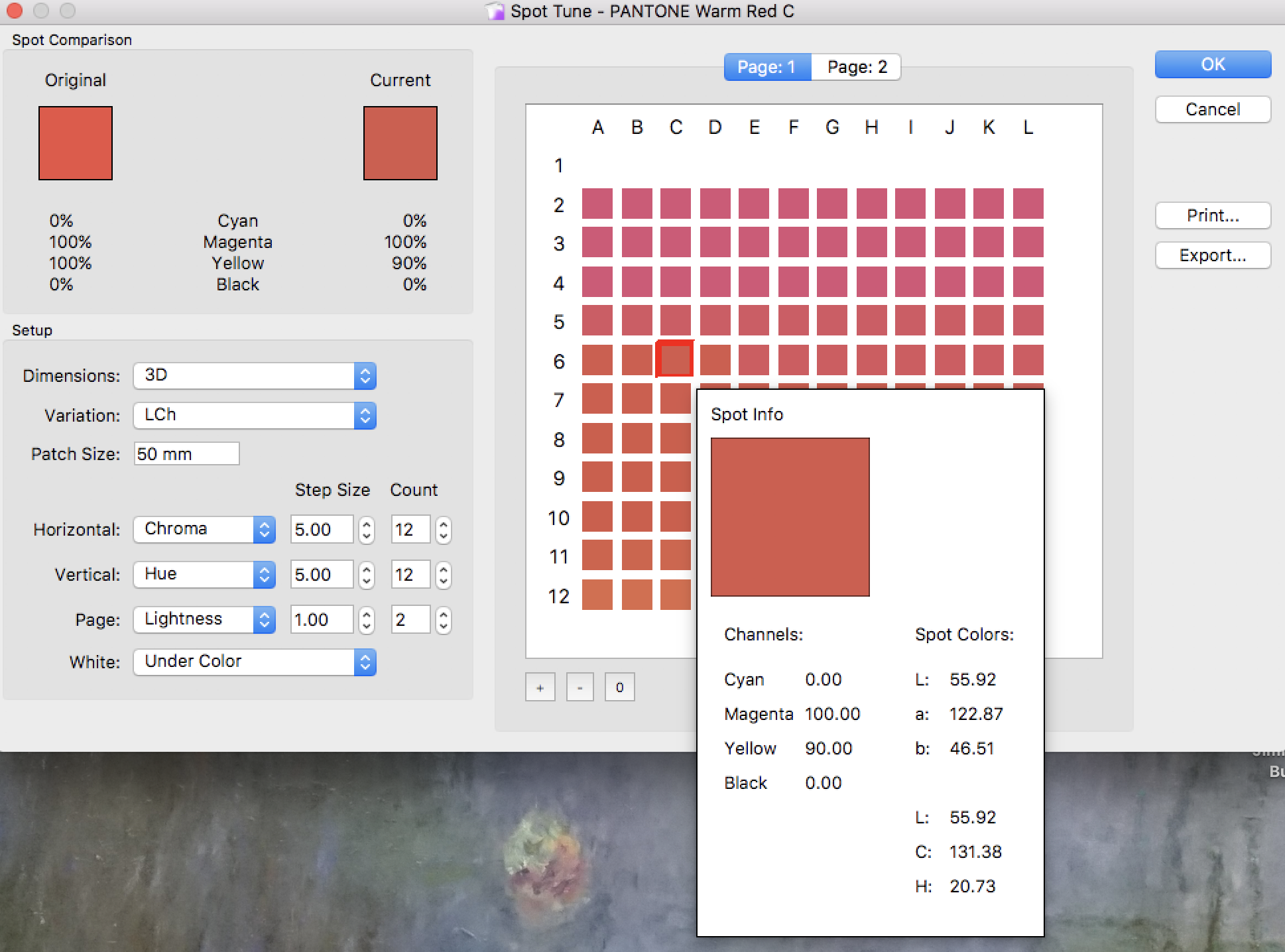

    На изображении ниже представлена пользовательская настройка для PANTONE Warm Red C с выбором патча D6.

    • Настройка была выполнена в 3D с вариантом LCh.
    • Размер патча – 50 мм.
    • Горизонтальная хроматичность (Chroma) установлена с шагом 5 и 12 образцами.
    • Вертикальный оттенок (Hue) – также шаг 5, 12 образцов.
    • Светлота (Lightness) – 1 на 2 страницы.
    • Белый установлен как Under Color.
