Оптимизированная укладка обрезков плиток

Оптимизированная укладка обрезков плиток

Экономия материала с помощью нарезки плит разной длины с Fotoba
Что
Layout: В функции Alignment/Nesting доступна опция Optimize Tile Positioning — Optimize offcuts, которая позволяет укладывать плитки разной длины рядом друг с другом, при этом используя маркировку Fotoba.
Несмотря на то, что короткие участки потребуют ручной нарезки, это позволяет сэкономить материал.

Доступно с версии V6.7.0 и выше.

Как это работает
Layout:

  1. Импортируйте 2 изображения и нарежьте их плитками.

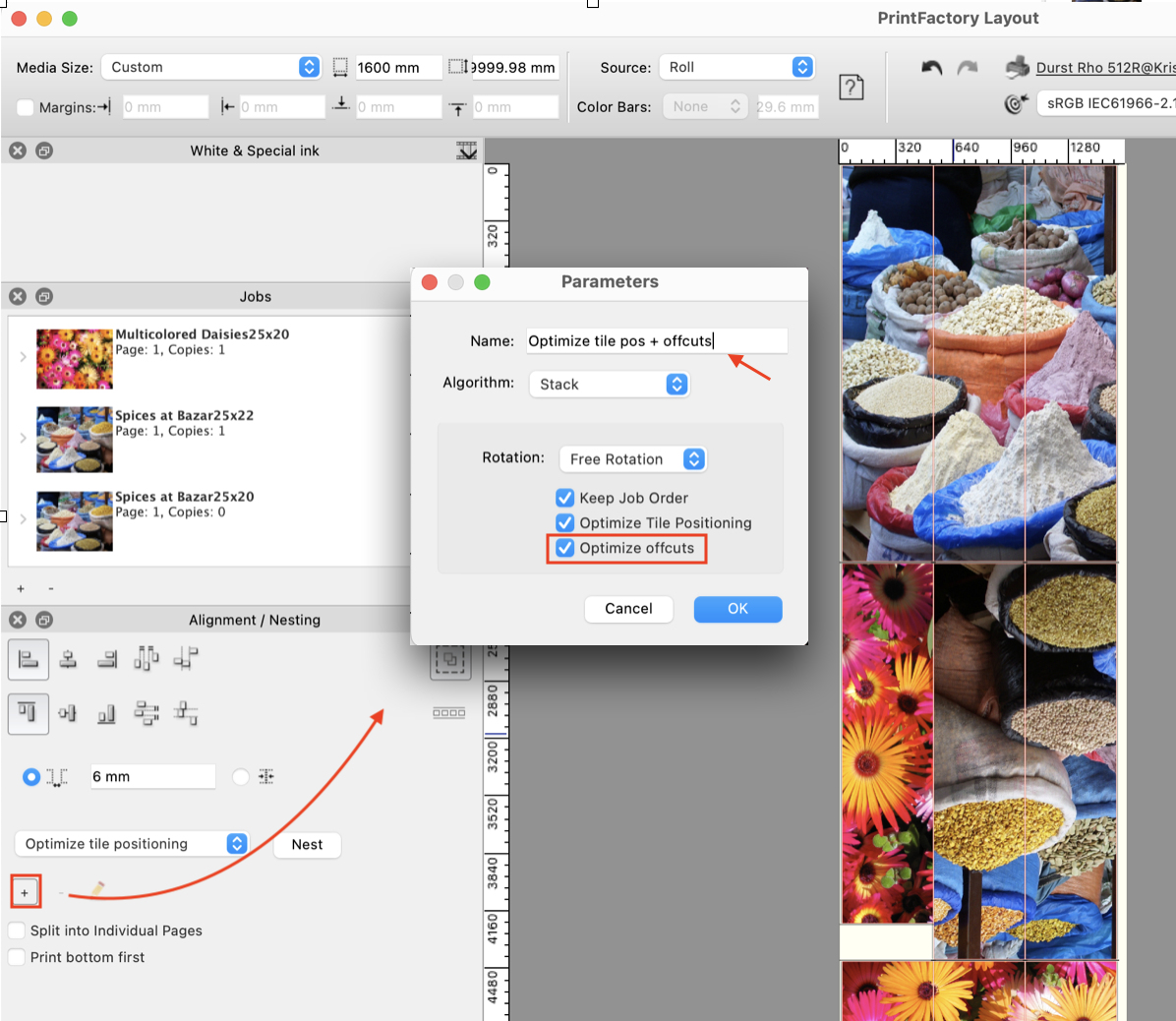

  2. В окне Alignment/Nesting выберите опцию Optimize Tile Positioning и нажмите +.












  1. Выберите маркировку Fotoba
  2. В окне Alignment/Nesting нажмите Nest

Примечание: Маркировка Fotoba требует файлов одинаковой длины для полной автоматизации процесса нарезки. Эта функция предполагает ручную нарезку, но позволяет более эффективно использовать материал, при этом используя Fotoba на большинстве плиток.

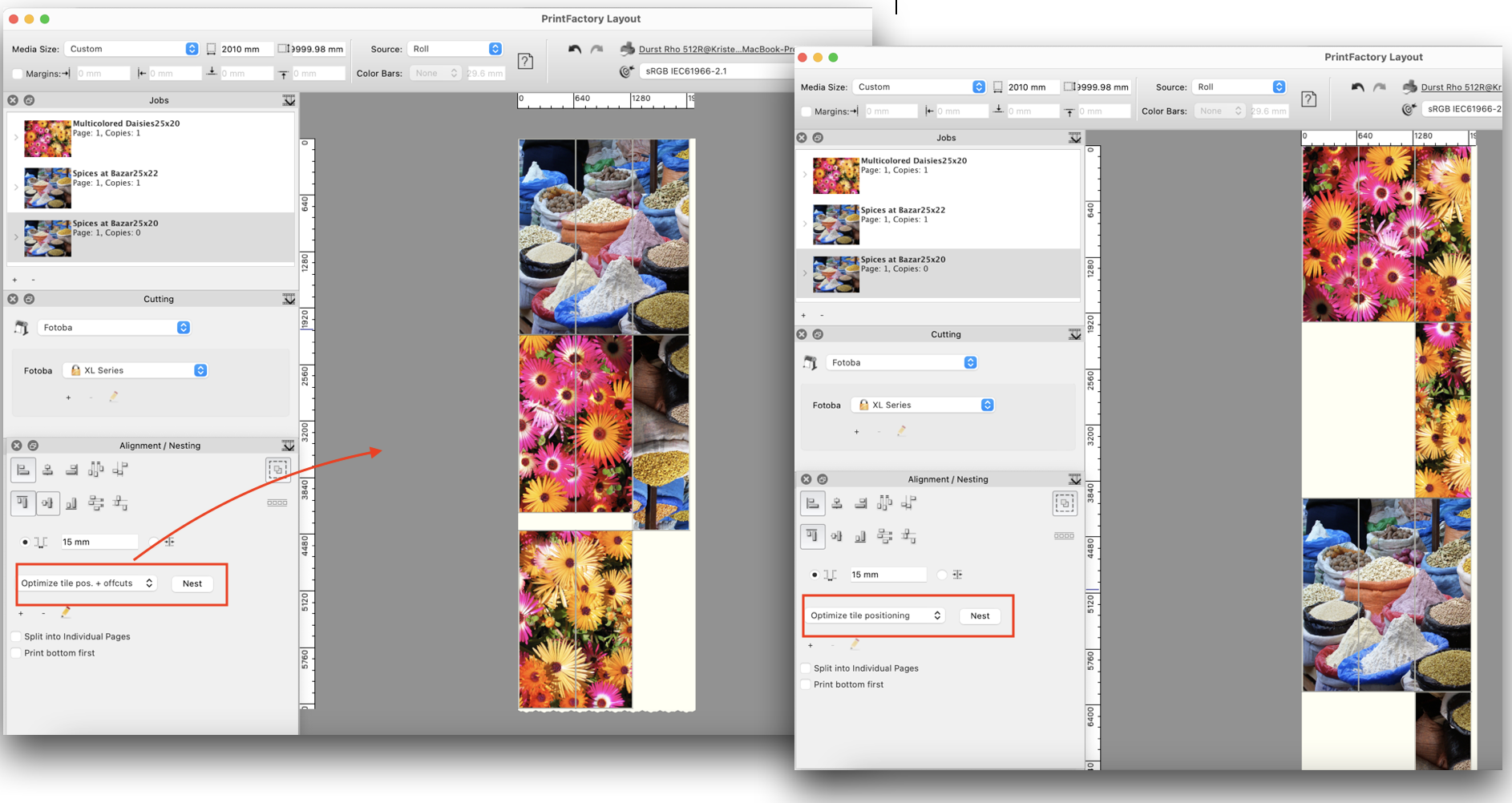

Ниже показано различие в укладке с и без опции Optimize Offcuts.
