Создание объектов

Создание объектов

Создание круга из трех точек

Создание круга или кругового пути с использованием трех точек

Вы можете создать круг или круговой путь, определив три точки в документе.

Как создать круг, выбрав три точки

  1. Выберите инструмент Circle в панели инструментов.
  2. Щелкните трижды в разных местах документа.
    • Будет нарисован круг, проходящий через все три точки.
    • Чтобы создать круговой путь, используйте Shift + щелчок при выборе точек.

Как создать круг, вводя числовые значения

  1. Выберите инструмент Circle в панели инструментов.
  2. Определите три точки, введя их координаты в панели управления.
  3. Нажмите Apply.
    • Чтобы создать круговой путь, выберите опцию Circle Part.

Создание многоугольника или звезды

Как создать многоугольник или звезду с помощью перетаскивания

  1. Выберите инструмент Circle в панели инструментов и удерживайте кнопку мыши.
  2. Выберите инструмент Polygon.
  3. В панели управления нажмите кнопку Polygon или Star.
  4. Нарисуйте многоугольник или звезду, перетаскивая диагонально, пока объект не достигнет нужного размера.

Как создать многоугольник или звезду, вводя числовые значения

  1. Выберите инструмент Circle в панели инструментов и удерживайте кнопку мыши.
  2. Выберите инструмент Polygon.
  3. В панели управления нажмите кнопку Polygon или Star.
  4. Укажите размер (радиус и количество углов).
  5. (Опционально) Укажите желаемый угол наклона.
  6. Нажмите Apply.

Создание прямоугольника или квадрата

Как создать прямоугольник с помощью перетаскивания

  1. Выберите инструмент Rectangle в панели инструментов.
  2. Нарисуйте прямоугольник, перетаскивая диагонально, пока он не достигнет нужного размера.
  • Чтобы создать квадрат, удерживайте клавишу Shift во время перетаскивания.
  • Чтобы начать рисование из центральной точки, а не из верхнего левого угла, удерживайте клавишу ALT (Windows) или Option (MacOS) во время перетаскивания.

Как создать прямоугольник, вводя числовые значения

  1. Выберите инструмент Rectangle в панели инструментов.
  2. Введите значения для желаемого положения верхнего левого угла.
  3. Введите желаемую ширину и высоту.
  4. Нажмите Apply.
  • Чтобы создать квадрат, нажмите на значок связи (Link symbol) – оба значения станут одинаковыми.

Создание эскиза

Вы можете использовать инструмент Sketchнарисовать линии.

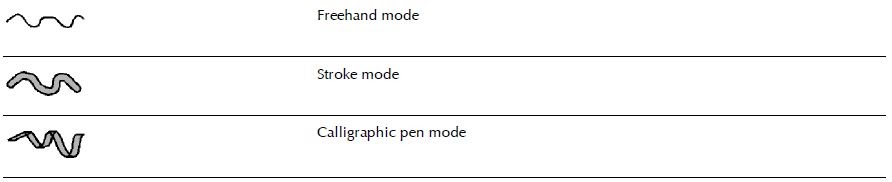

Существует три разных режима эскиза:


Как создать тонкую линию в режиме свободного рисования

  1. Выберите инструмент Sketch в панели инструментов.
  2. Нажмите кнопку Freehand mode на панели управления.
  3. Разместите курсор в начале линии и перетащите его в точку, где линия должна закончиться.

Как нарисовать штрих

  1. Выберите инструмент Sketch в панели инструментов.
  2. Нажмите кнопку Stroke mode на панели управления.
  3. Введите желаемую минимальную и максимальную ширину пера.
  4. Разместите курсор в начале штриха и перетащите его в точку завершения.
  5. Дополнительно: Выберите опцию Remove Overlap, чтобы удалить все наложения и пересечения.

Как нарисовать каллиграфическую линию

  1. Выберите инструмент Sketch в панели инструментов.
  2. Нажмите кнопку Calligraphic mode на панели управления.
  3. Введите желаемую минимальную и максимальную ширину пера.
  4. Укажите угол наклона.
  5. Разместите курсор в начале линии и перетащите его к точке завершения.
  6. Дополнительно: Выберите опцию Remove Overlap, чтобы удалить все наложения и пересечения.

Создание эллипса или пирога

Как нарисовать эллипс или сектор, перетаскивая

  1. Выберите инструмент Circle в панели инструментов и удерживайте кнопку мыши.
  2. Выберите инструмент Ellipse.
  3. Перетащите курсор, чтобы создать эллипс нужного размера.
    • Чтобы создать сектор, потяните маркер точки, расположенный в правой центральной части круга.

Как нарисовать эллипс или сектор, вводя числовые значения

  1. Выберите инструмент Circle в панели инструментов и удерживайте кнопку мыши.
  2. Выберите инструмент Ellipse.
  3. Введите положение и размер эллипса в панели управления.
  4. Нажмите Apply.
    • Чтобы создать сектор, укажите углы и выберите опцию Wedge.
