Этапы профилирования с использованием VISU PMM (Пример)
- Определите профиль принтера.

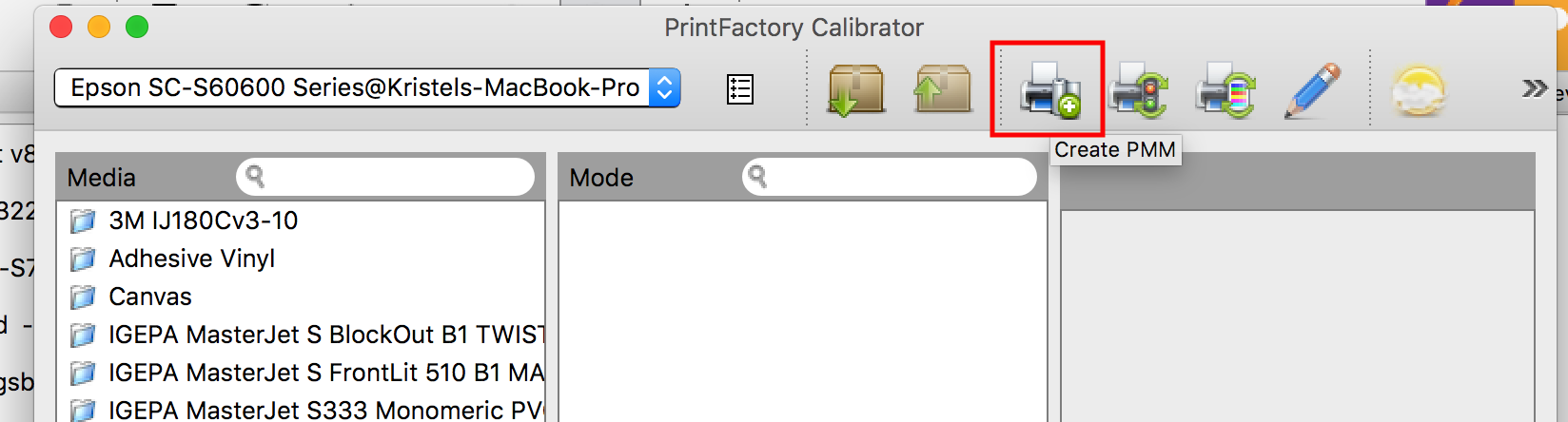

- Откройте Calibrator и нажмите значок Create PMM.

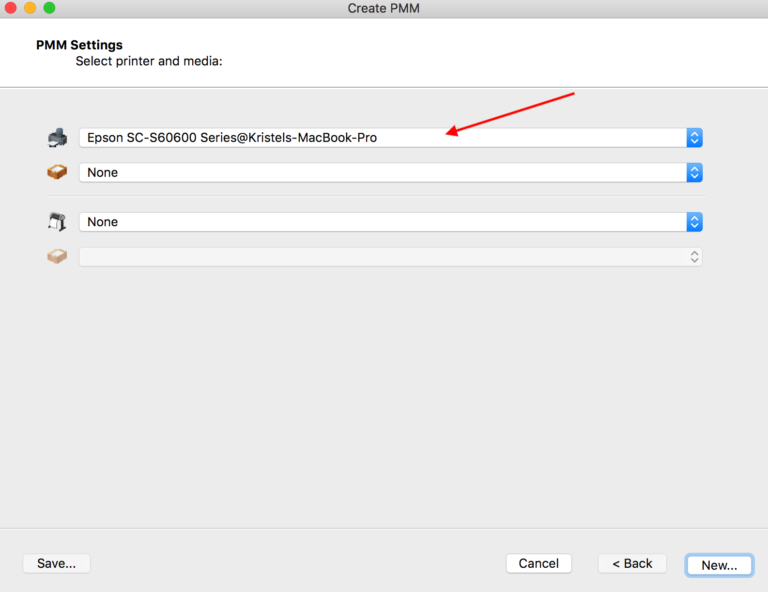

- Выберите принтер, для которого вы хотите создать профиль, и нажмите Новый.

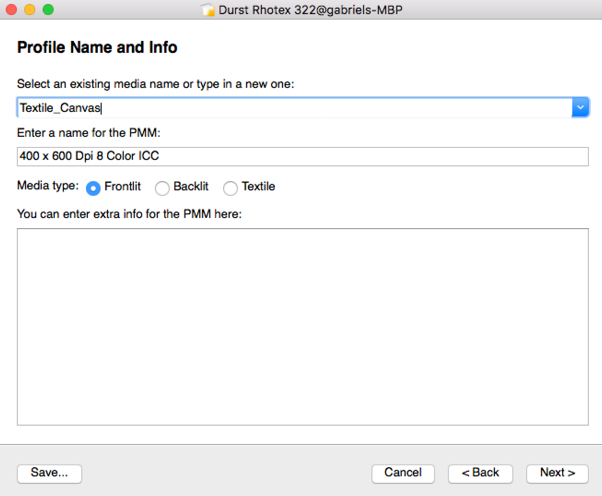

- Название медиа, новые или существующие.
Этапы профилирования с использованием VISU PMM (Пример)
- Нажмите Next.
- На этапе Print Mode Setting установите настройки драйвера, которые хотите использовать для данной комбинации носителя и принтера. Укажите эти параметры в названии профиля. Включите такие параметры, как набор чернил, разрешение и скорость печати.
- Нажмите Next.
- Дополнительно: при необходимости добавьте комментарий для профиля в текстовом поле внизу.
- Нажмите Next.

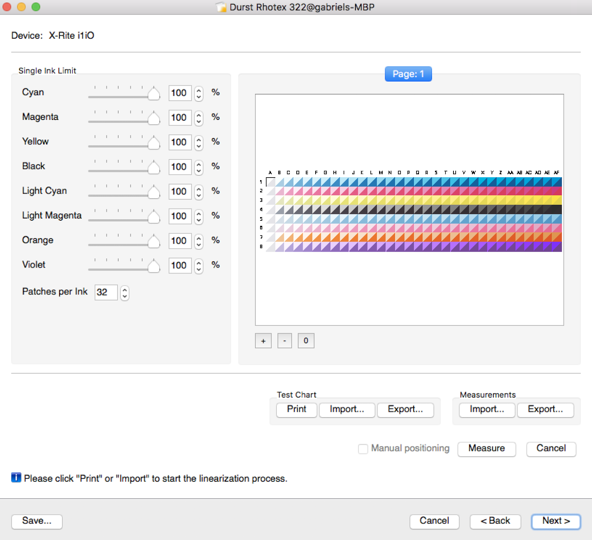

Ограничение чернил: Линеаризация принтера
Измерение шкалы линеаризации
- Убедитесь, что каждая тестовая шкала помещается на носитель, задав размеры носителя в RIP и проверив настройки через кнопку Settings (между кнопками Print и Measuring Device).
- Нажмите Print, чтобы напечатать тестовую шкалу линеаризации. PrintFactory создаст задание на печать с названием "Linearization Test Chart" прямо из Calibrator.
- Полученный тест содержит ступенчатую шкалу из 18 патчей для каждого канала/печатающей головки.
Важно, чтобы принтер выводил эту и все последующие тестовые шкалы точно так же, как и рабочие задания. Это обеспечит оптимальные результаты в производственном процессе.
Процесс линеаризации
-
Дайте тестовой шкале линеаризации высохнуть в течение 15–30 минут, если она не выглядит чрезмерно влажной.
-
Проверьте тестовую шкалу и убедитесь, что она не содержит патчей, которые:
- Слишком влажные для измерения.
- Высохли, но имеют слишком толстый слой чернил.
- Неоднородны по блеску.
- Пятнистые.
- Липкие или вздутые.
-
Если тестовая шкала показывает любые из этих проблем, вырежьте дефектные патчи и повторно распечатайте шкалу для получения точных измерений.
- Такие проблемы чаще всего встречаются при печати на пластиковых материалах или чернилами с защитой от УФ-излучения, но могут возникнуть и в других случаях.
-
При необходимости используйте инструмент обрезки (Cutter Tool) и выберите проблемные патчи.
- PrintFactory помечает вырезанные патчи крестиком (X) и не позволяет пропускать соседние патчи.
- После обрезки необходимо повторно напечатать шкалу линеаризации.
-
Нажмите Measure, чтобы спектрофотометр собрал данные с высохшей шкалы линеаризации.
- Перед началом измерений шкала отображается серым цветом. По мере измерения патчи приобретают цвет.
- Импорт/Экспорт данных: Вы можете импортировать или экспортировать данные измерений в формате .csv.
- Рекомендуется сохранять каждую измеренную шкалу, так как эти данные могут понадобиться снова, особенно в случае ошибки ПО.
-
Нажмите Next.

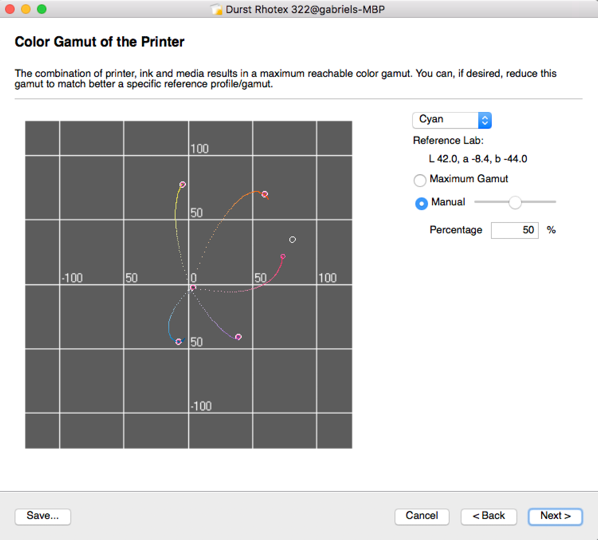

Настройка цветового охвата (Gamut Adjustment)
- При необходимости цветовой охват (gamut) можно уменьшить, чтобы он соответствовал референсному профилю или определенному цветовому пространству, если это не было достигнуто автоматически.
-

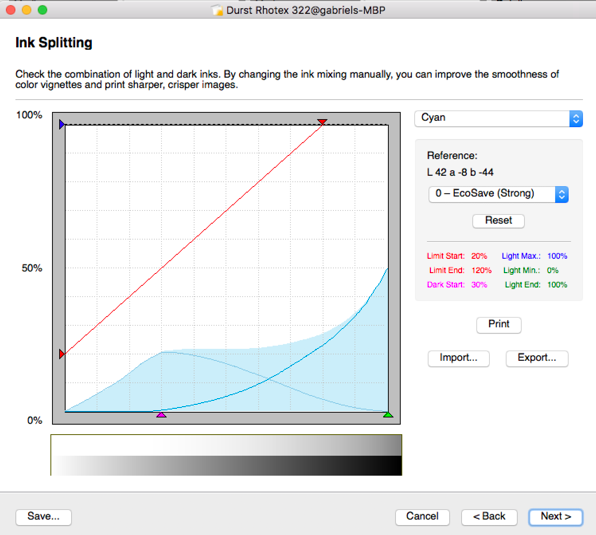

Разделение чернил (Ink Splitting)
В зависимости от используемых светлых цветов (light colors) может потребоваться альтернативное разделение чернил, отличное от стандартного.
Подтекание чернил (Ink Bleeding)
Для оценки влияния предложенных ограничений чернил и линеаризации на поведение принтера в данной конфигурации носителя.
Тестовая шкала подтекания чернил показывает расход чернил с учетом ограничений, установленных на предыдущих этапах. Визуальная проверка используется для определения необходимости дальнейшего ограничения использования чернил.
Процедура выполнения:
Нажмите Print, чтобы напечатать тестовую шкалу подтекания чернил.
- PrintFactory запускает задание на печать с именем "Ink bleeding" непосредственно из Calibrator.
Сразу после печати проверьте шкалу подтекания чернил, не дожидаясь высыхания.
- Анализируйте патчи справа налево (от большего количества чернил к меньшему), уделяя особое внимание физическим дефектам.
Ограничение по отдельным чернилам (Single ink limit):
- Анализируя шкалу справа налево, ищите проблемы с равномерностью, подтекание, пятнистость, эффект матирования и другие визуальные артефакты.
- Если обнаружены дефекты, определите основные чернила, вызывающие проблему.
- Ограничьте их использование на этапе линеаризации (в начале процесса).
Общее ограничение чернил (Total ink limit):
- Анализируйте шкалу справа налево до тех пор, пока патчи не перестанут показывать физические проблемы:
- Проблемы с высыханием
- Размазывание
- Неравномерность
- Подтекание
- Пятнистость
- Матирование
- Когда найдете первый патч без дефектов, запишите процентное значение и введите его в Мастер настройки (Wizard).
- Введите это значение как ограничение чернил.
- Нажмите Next.
Выбор типа профиля (Profile Type)
- Здесь можно выбрать различные модули для генерации тестовой шкалы калибровки.
- Допускается использование любого модуля CGATS (Committee for Graphic Arts Technology Standard) в качестве стороннего приложения.
- Модуль PrintFactory Calibrator предлагает несколько тестовых шкал на выбор в зависимости от ваших производственных требований.
Цветное пространство принтера: Цветные тестовые диаграммы принтера
- Распечатайте диаграммы из следующего окна в Calibrator "Cvet Test Charts принтера".

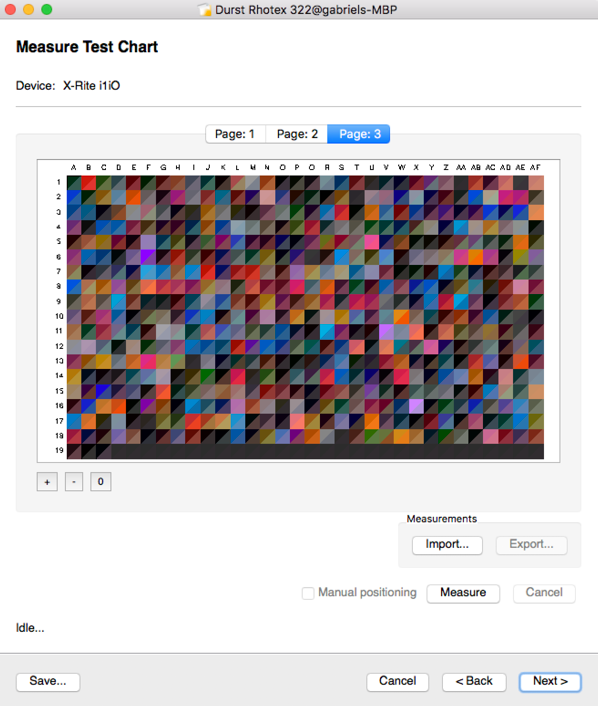

- Измерить четыре целевых схемы, соответствующие номеру листа печатным предметам.
- Завершите PMM. Затем профиль будет сгенерирован и добавлен в список профилей Calibrator, это может занять несколько минут.
Итог

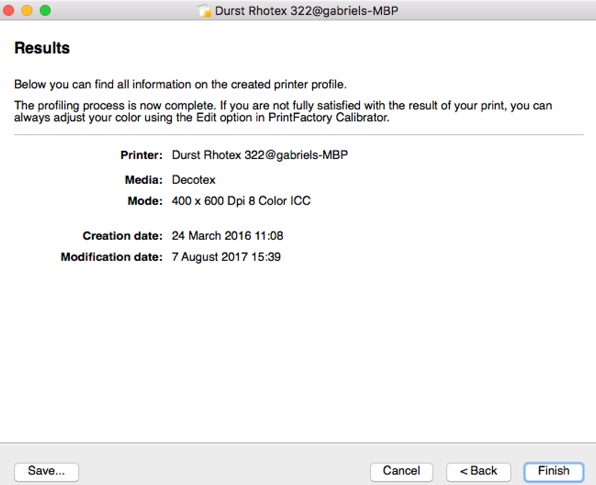

В конце процесса калибровки отображается страница сводки, содержащая следующую информацию:
- Название принтера
- Название носителя (Media name)
- Название режима (Mode name)
- Имя профиля в операционной системе
- Дата создания
- Внутренний delta E – показатель внутреннего качества эталонного профиля
- Delta E по сравнению с эталонным профилем – показывает, насколько цветовой охват принтера/носителя соответствует эталонному профилю (важно для стандартизированной печати и пробных оттисков).
Тестирование профиля

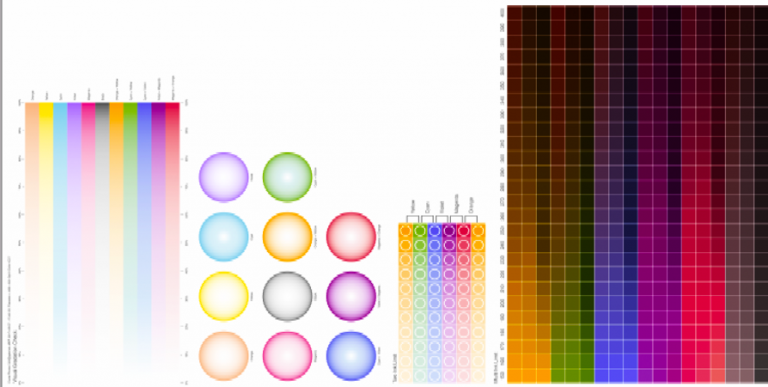

Проверьте профиль, используя тестовую форму визуальной оценки PrintFactory.
