Топология PrintFactory

Благодаря модульной природе PrintFactory мы можем использовать различные топологии инфраструктуры, от простой установки «1 box» до сложных распределенных многосайтовых решений.  Цель этого документа - объяснить концепции и мощные функции масштабирования в PrintFactory.

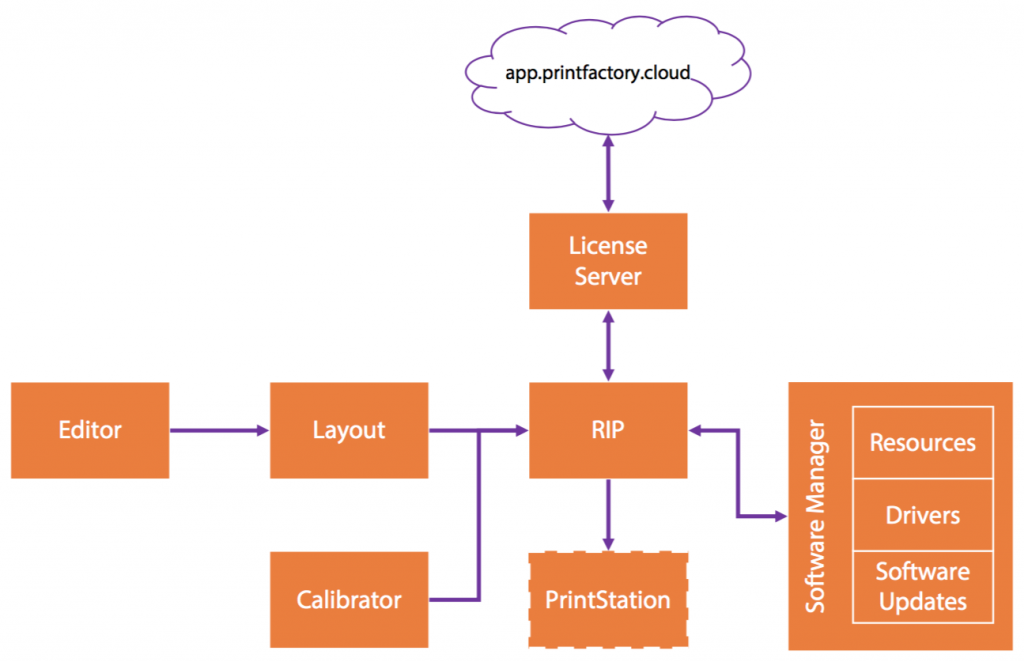

Прежде всего, чтобы понять, как можно масштабировать решение PrintFactory, необходимо понять, как все модули сочетаются друг с другом:

Модули с пояснениями:

PrintFactory Editor:

PrintFactory Editor - это центральный процессор приложения. Пользователи всегда имеют доступ к высокоточным визуальным изображениям, позволяющим оценить качество печати. Таким образом, пользователь может контролировать каждую деталь конечного результата до начала печати и, при необходимости, редактировать работу прямо в приложении.

PrintFactory Layout:

PrintFactory Layout - это комплексное и простое в использовании приложение, которое может быть запущено несколькими операторами на их собственных рабочих станциях для подготовки заданий и отправки их на центральный RIP.

PrintFactory Calibrator:

С помощью PrintFactory Calibrator последовательная и надежная технология управления цветом теперь доступна и для широкого формата. На основе определенных цветовых профилей и калибровок принтеров встроенный мастер профилирования может идентично выровнять несколько принтеров одного и того же или схожего типа. Модуль экономии чернил EcoSave позволяет снизить расход чернил при неизменном качестве печати примерно на 20 %.

PrintFactory RIP:

PrintFactory RIP работает в фоновом режиме, отдельно от других рабочих процессов. PrintFactory RIP различает три различных формата в зависимости от подключенных систем: малоформатный, широкоформатный и широкоформатный. Каждый RIP может использоваться для управления несколькими принтерами или резаками. Обзор всех необходимых этапов обработки в системе наглядно отображается в одном окне.

PrintFactory PrintStation:

PrintFactory PrintStation предлагает пользовательский интерфейс, позволяющий визуально отображать наложения, зависящие от устройства и носителя.

Сервер лицензий PrintFactory:

Этот модуль управляет лицензированием PrintFactory в вашей среде, а также связью с облаком.  Этот модуль может быть установлен на существующий RIP или отдельно.

PrintFactory Software Manager:

Software Manager устанавливается как часть сервера лицензий и отвечает за управление заменой драйверов, ресурсами, такими как профили, и обновлениями программного обеспечения.  По сути, он является внешним интерфейсом сервера лицензий.

Сценарий 1 - небольшая типография с 2-3 печатными машинами.

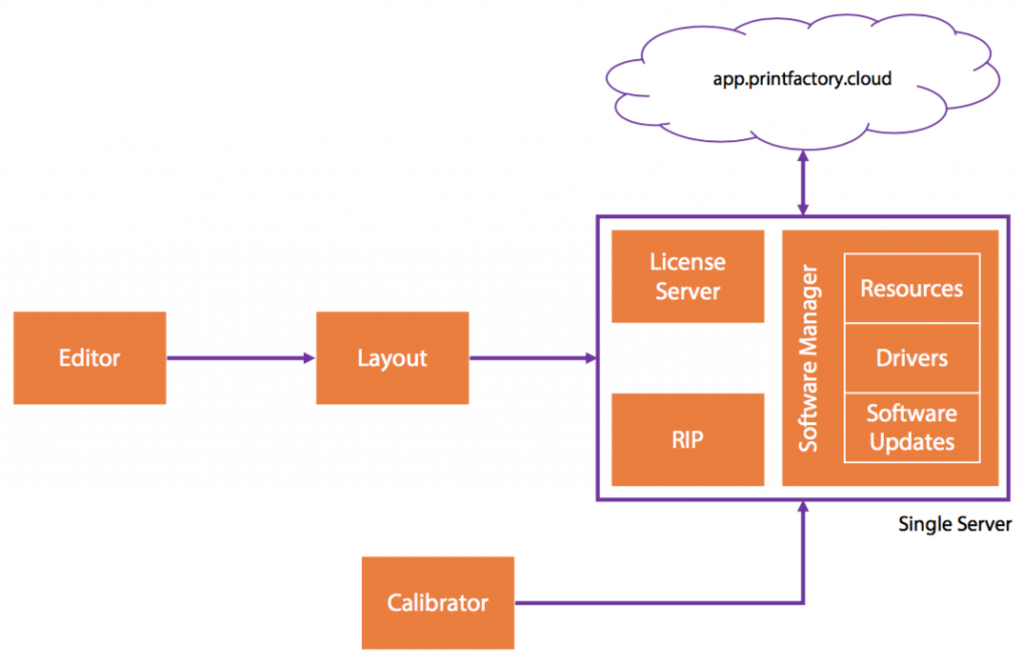

Итак, в типичном решении «1 box» серверные компоненты будут размещены на одном экземпляре сервера, а Editor и Layout (и, опционально, Calibrator) будут установлены на клиентских машинах.  Таким образом, Editor и Layout будут отправлять задания в RIP.  В приведенном ниже примере все ресурсы размещены на одном сервере, включая RIP и LicenseServer.  Это идеальный вариант для небольшой установки с не более чем 2 или 3 принтерами в зависимости от спецификации оборудования.

Сценарий 2 - Большая типография с несколькими принтерами

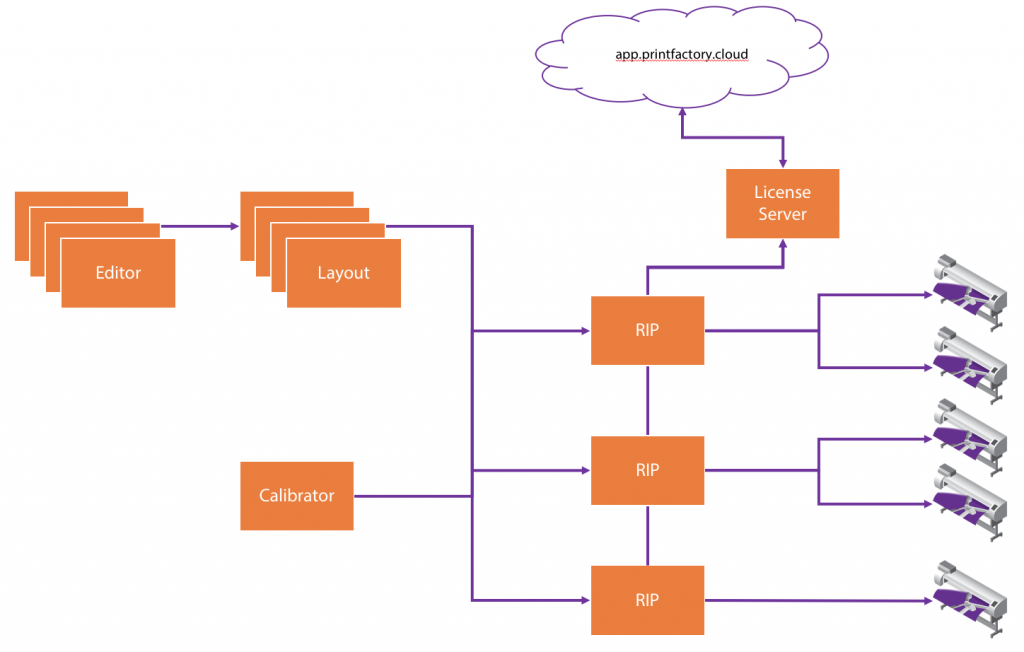

В этом случае необходимо распределить принтеры по нескольким RIP, подробнее об общих требованиях/спецификациях RIP см. в разделе «Инфраструктурные соображения».   Здесь есть два варианта: в зависимости от того, насколько строги ИТ-политики в организации (обычно они касаются доступа к серверам через Интернет), целесообразно отделить сервер лицензий от RIP.  В этом случае сервер лицензий можно разместить в серверной комнате на экземпляре виртуальной машины или небольшом сервере и разрешить этому устройству общаться с app.printfactory.cloud по портам 80 и 8080, исходящим.  Однако все остальные службы могут быть экранированы от Интернета и доступны только локально.  Дополнительную информацию о требованиях к локальным/интернет-портам см. в нашей справке по брандмауэру и антивирусу.  Важно, что RIP/редактор/макет/калибратор должны иметь возможность внутреннего взаимодействия с LicenseServer.

Каждый RIP работает независимо, но является частью одного и того же лицензионного номера, поэтому несколько устройств под одной центральной лицензией могут быть легко распределены между несколькими RIP.  Все профили и другие ресурсы автоматически распределяются между РИПами, и все РИПы доступны в редакторе и макете, что означает, что вы можете печатать из любого места в любое место в пределах одной локальной сети.

Сценарий 3 - крупный печатный магазин с несколькими точками.

Самый сложный сценарий, который мы предлагаем, - это организация с несколькими сайтами.  В этом случае можно установить несколько серверов лицензий, но при этом использовать одну и ту же лицензию.  Каждый сайт имеет отдельный серийный номер.  Например:

1 сервер лицензий с 3 x HP Latex 560, 2 x Vutek 5r, 2 x Durst Rho 512.

Для такой конфигурации потребуется 4 RIP с одним и тем же номером лицензии.  Однако если эти устройства находятся в нескольких местах, вы можете разместить все в одной виртуальной лицензии, используя нашу функцию Sites.

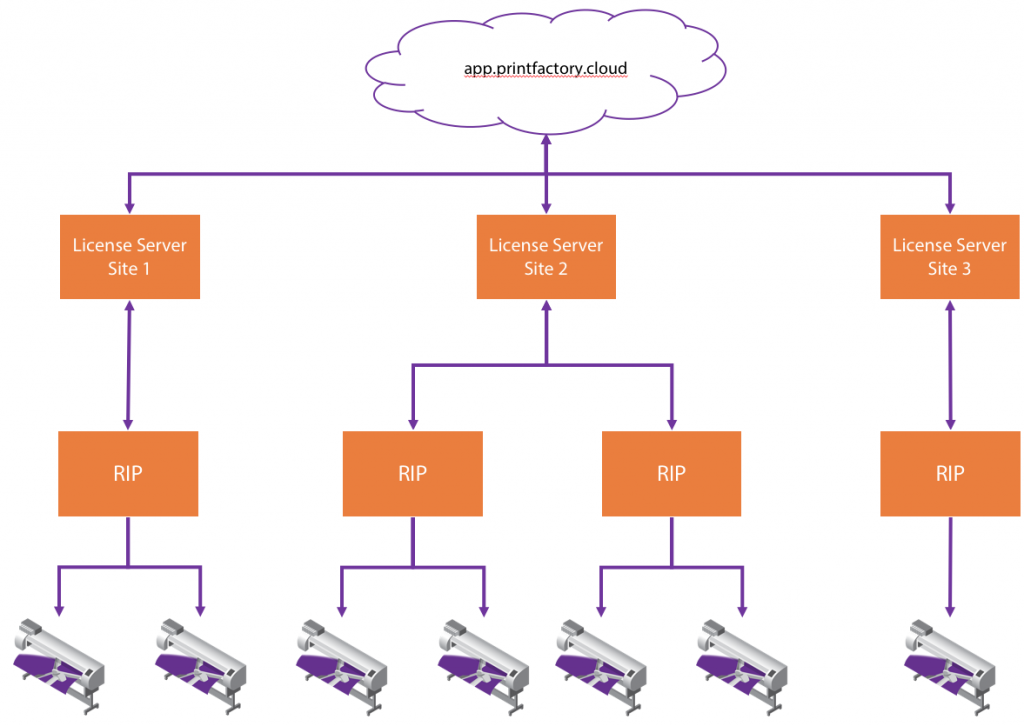

Так, в нашем примере, где у нас 3 местоположения, настройка будет следующей:

Создав еще 2 сайта, можно разделить экземпляры принтеров между сайтами и РИПами.  Таким образом, одна лицензия PrintFactory может быть использована в нескольких местах.  Каждое местоположение является автономным, но при этом имеет подключение к облаку для совместного использования ресурсов.
