Ferramenta de Separação DTG

Utilizando a ferramenta de Separação DTG no Editor

A ferramenta de Separação DTG, acessível no PrintFactory Editor, foi desenvolvida para eliminar cores desnecessárias da imagem. Seu objetivo é permitir uma impressão eficiente em peças coloridas, evitando o excesso de tinta ou o uso de tinta desnecessária, com base na cor da peça. Além disso, a ferramenta oferece recursos como a aplicação de choke (contração) no branco e o destaque de canais específicos para efeitos especiais. Certifique-se de já ter criado o perfil DTG para sua impressora antes de criar suas predefinições de Separação DTG.

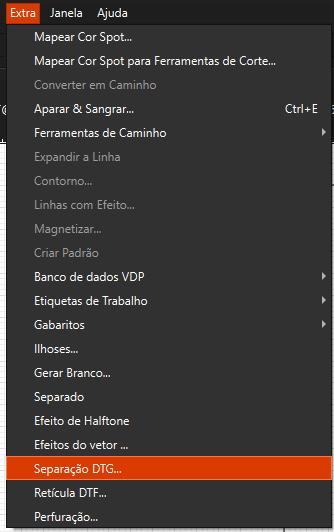

Primeiro, abra o Editor, carregue sua arte e vá para o menu "Extra"; lá você encontrará a opção de "Separação DTG":

Uma janela pop-up aparecerá exibindo sua lista de predefinições de separação DTG compartilhadas na nuvem. Aqui, você pode editar uma predefinição existente, excluí-la ou criar uma nova:

Clicar no botão "+" abrirá a ferramenta de separação DTG na tela:

Vestuário: Material e Pré-Visualização de Cor

Material: Indica a cor do material. Se o material for preto, a opção "Preto" será selecionada por padrão. Se o PMM (perfil de cor) selecionado no Editor tiver sido criado com uma peça colorida (vermelho, verde, etc.), a cor do material será preenchida automaticamente com base no valor LAB da amostra de 0% do perfil.

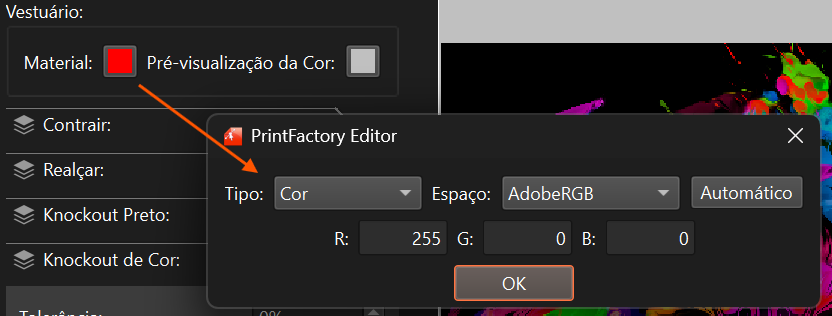

Você pode clicar nos seletores de cor para alterar a cor do material. É possível definir a cor do material nos espaços de cores CIELab, AdobeRGB ou sRGB. Recomenda-se medir a cor da peça com um espectrofotômetro para obter um valor LAB preciso, caso não utilize as opções predefinidas de preto ou cor específica. Isso é fundamental, pois essa cor determinará quais partes da imagem serão removidas na função de "knock-out" (remoção de fundo).

Ao clicar no botão "Auto" (Automático), os valores retornarão à configuração definida na amostra de 0% do PMM selecionado.

Nota: Selecione o PMM no Editor antes de abrir a ferramenta de separação DTG.

Pré-Visualização de Cor: Esta é a cor de fundo exibida na tela durante a pré-visualização, servindo como um recurso visual para auxiliar na definição da configuração da sua predefinição DTG.

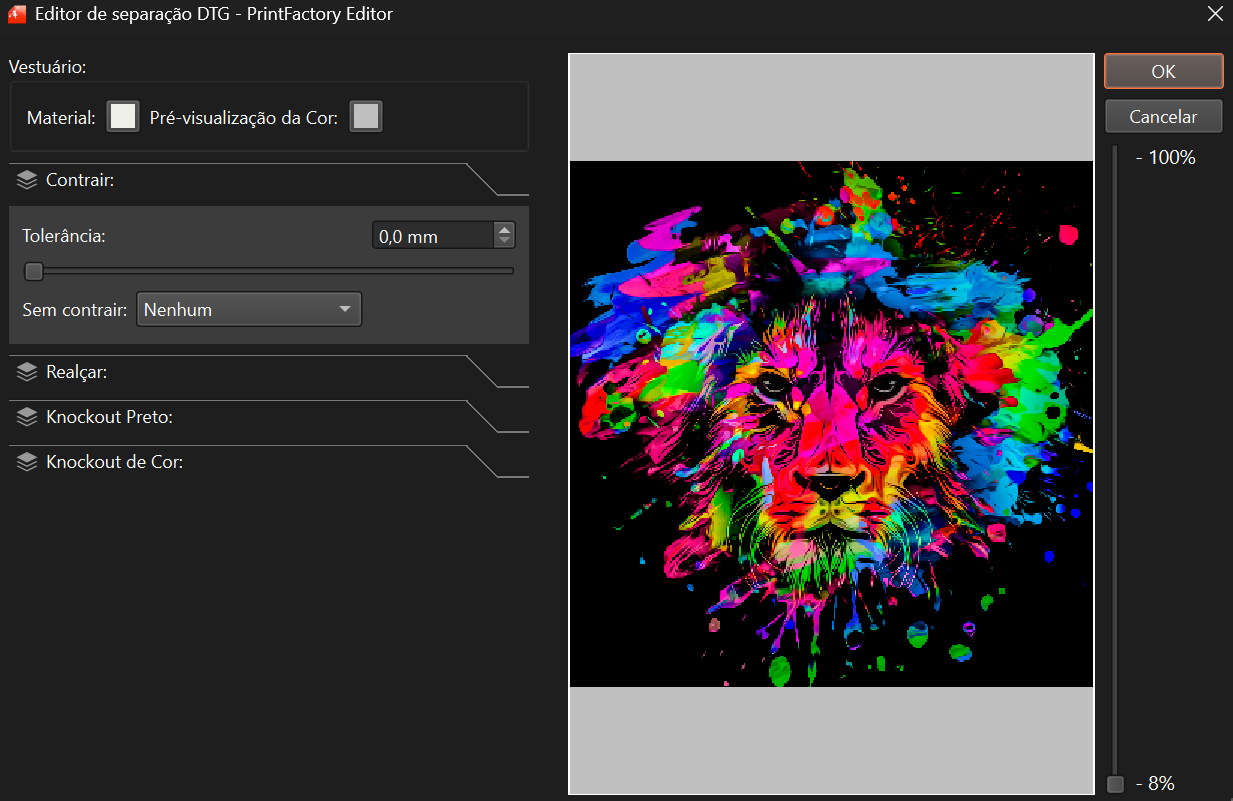

Contração de borda: Aplicação de contração de borda à base branca do PMM

Tolerância: Defina, em milímetros, a quantidade de contração de borda a ser aplicada à base branca. Uma quantidade típica de redução para o branco é de cerca de 0,1 a 0,2 mm para a maioria das impressoras modernas.

Sem Contrair: Esta funcionalidade ativa a contração de borda inteligente (sensível ao conteúdo). Ao ativar a opção "Em tinta Branca apenas", a redução é eliminada nas áreas onde existe apenas tinta branca. A lógica é simples: se não há cor sobrepondo a tinta branca, não há necessidade de reduzir a borda do branco. Isso é particularmente importante para preservar a nitidez de textos ou linhas finas compostos apenas por branco, evitando que desapareçam ou apresentem defeitos. Alternativamente, você pode optar por "Abaixo das Cores Spot", que remove a redução sob cores especiais pelo mesmo motivo aplicado ao branco. A opção "Nenhum" aplica a contração de borda de forma uniforme em todo o design.

Realçar: Impressão de uma camada adicional de realce

Alcance: Quanto maior a porcentagem do alcance, mais tinta de destaque será impressa. Ela está diretamente relacionada à luminância dos componentes da imagem.
Quantia: A porcentagem de tinta que será impressa. A tinta efetivamente utilizada é definida no seletor de canais.
Canal: Seleção do canal do conjunto de tintas ao qual os parâmetros de destaque serão aplicados.

Nota: O canal de destaque é um recurso menos utilizado na ferramenta de separação DTG, pois aumenta o consumo de tinta e reduz a velocidade de produção devido à impressão de uma camada extra. Na maioria dos casos, não é necessário, exceto quando se deseja obter efeitos especiais.

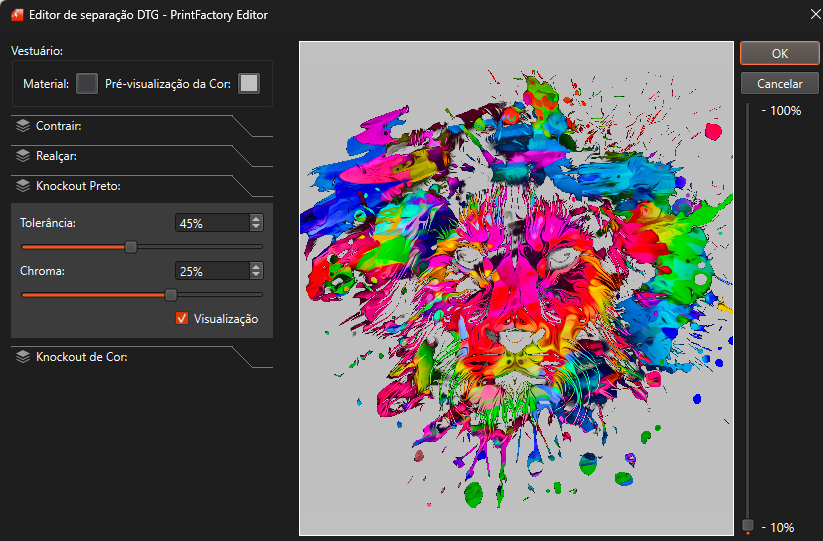

Knockout Preto: Remoção do preto da imagem para impressão em peças pretas

Tolerância: Este controle define o nível de remoção (knockout) do preto. Quanto maior a porcentagem, mais preto é removido da imagem. Essa ferramenta elimina a necessidade de aplicativos de terceiros, como o Adobe Photoshop, para realizar a remoção do preto.

Chroma: Este controle determina a quantidade de tinta escura removida também nas bordas das áreas pretas e de sombra, aproveitando melhor a cor da peça preta e criando um efeito de suavização de bordas (feathering). Isso ajuda a evitar uma transição abrupta, em que a tinta é utilizada em vez da cor da própria peça, resultando em um acabamento visualmente mais agradável ao imprimir em peças pretas ou escuras.

Knockout de Cor: Remoção de cor da imagem para impressão em peças coloridas

Para ativar a ferramenta de remoção de cor, você deve definir uma cor de material na opção "Vestuário":

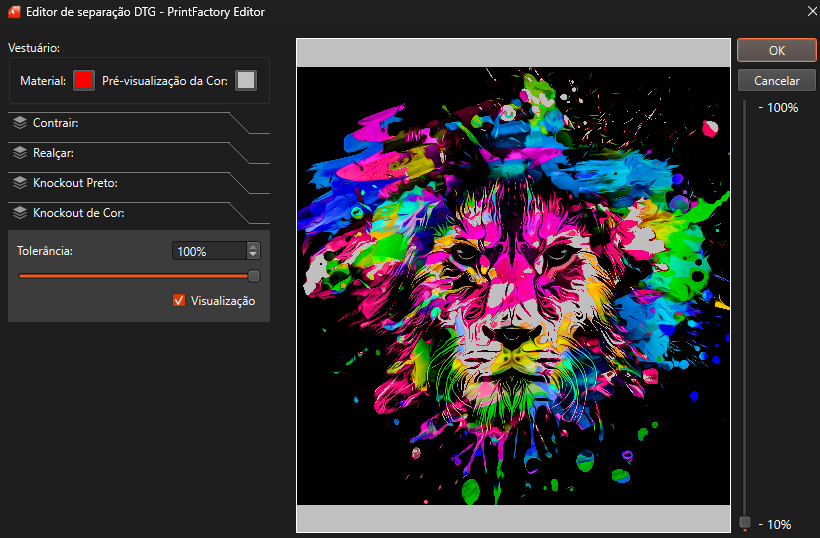

Tolerância: Este controle define o nível de remoção de cor. Quanto maior a porcentagem, mais cor é removida da imagem. Novamente, essa ferramenta elimina a necessidade de aplicativos de terceiros, como o Adobe Photoshop, para remover a cor. Neste exemplo, defini a cor do material como vermelho; portanto, a remoção da cor vermelha será aplicada à imagem, e a cor do material será utilizada para criar o vermelho, evitando o uso desnecessário de tinta:

Após concluir a configuração da predefinição de separação DTG, clique em "OK" e dê um nome apropriado à predefinição:

Vinculando a predefinição de separação DTG a um PMM

Após criar a predefinição de separação DTG, ela é armazenada localmente no seu computador e carregada para os seus recursos na nuvem. Posteriormente, ela fica acessível em todas as instalações do PrintFactory na sua organização. Para otimizar o fluxo de trabalho, você tem a opção de vincular sua predefinição de separação DTG a um PMM DTG. Esse vínculo garante que as configurações de separação sejam aplicadas automaticamente a todos os trabalhos processados pelo PMM conectado:

1. Abra o Calibrator e selecione sua impressora DTG;

2. Selecione a mídia;

3. Clique com o botão direito no modo e selecione "Link DTG Preset" (Vincular Predefinição DTG).

Após selecionar a predefinição de DTG necessária e clicar em OK, ela será vinculada. Essa associação garante que a predefinição de Separação DTG escolhida seja aplicada de forma consistente a todos os trabalhos processados por esse PMM específico. Essa integração facilita a automação do fluxo de trabalho por meio de recursos como filas de RIP, Workflow e outras ferramentas de automação. A principal vantagem é eliminar a necessidade de aplicar manualmente a Separação DTG no Editor. Agora, vamos examinar mais de perto um resultado final processado:

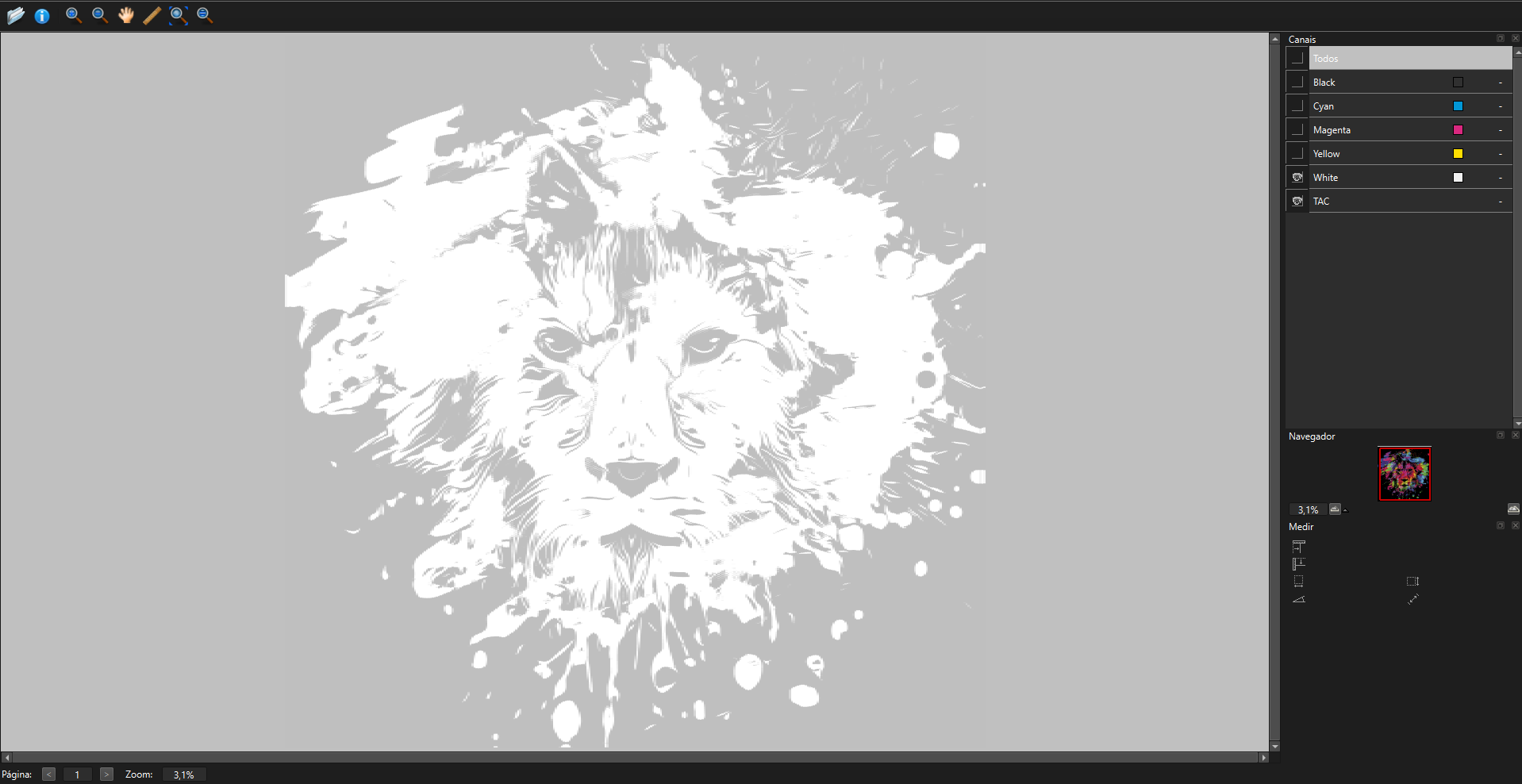

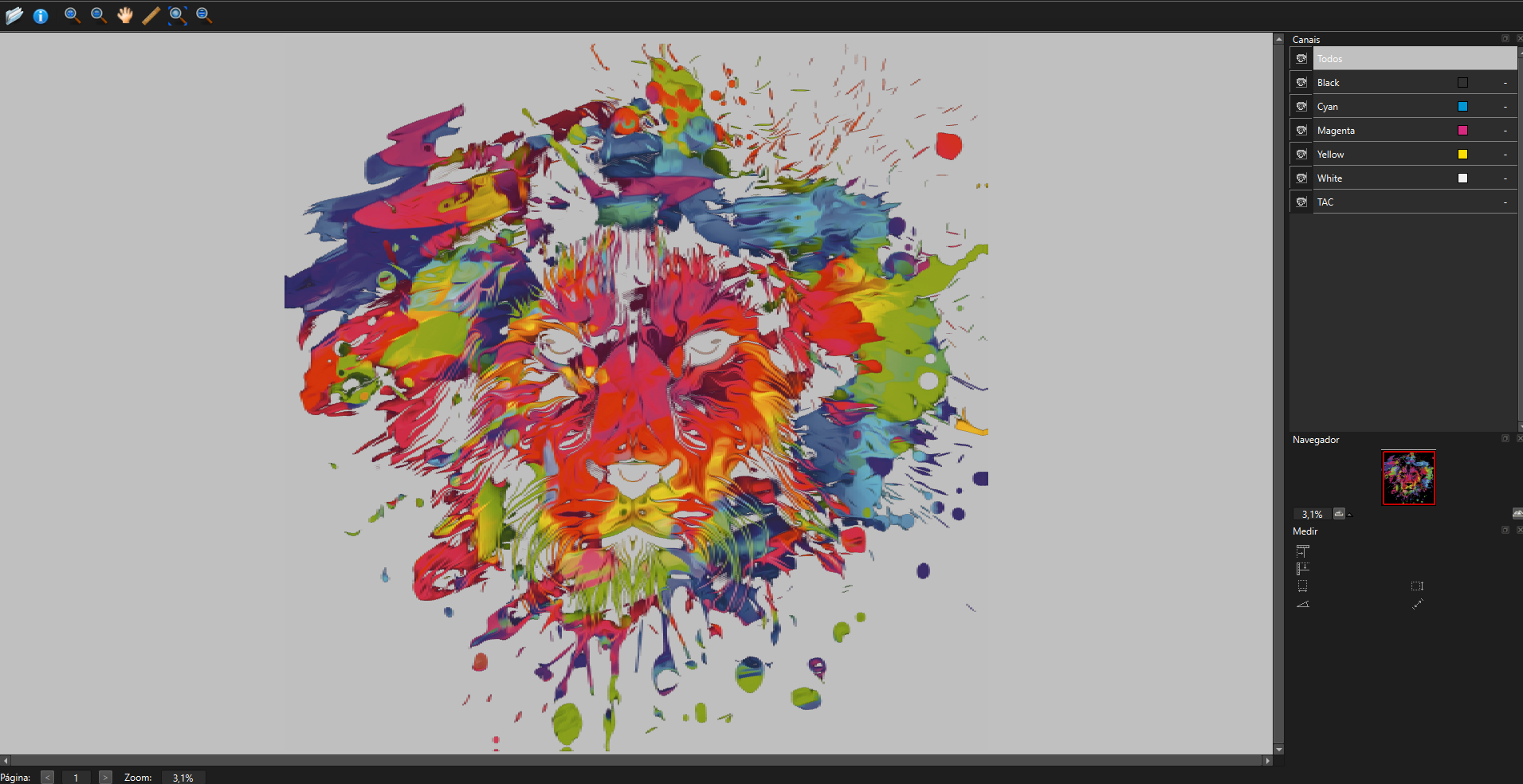

Nesta visualização, observamos um trabalho processado destinado à impressão em uma camiseta preta. Graças à predefinição de Separação DTG vinculada ao PMM, a cor preta da imagem original foi eliminada, permitindo que o preto da camiseta sirva como fundo. A base branca será impressa sob os elementos coloridos restantes da imagem. Essa estratégia minimiza o uso de tinta onde não é necessário, garantindo um resultado de impressão de alta qualidade e otimizando a eficiência.

A partir da versão V6.8.2, você também verá a cor da peça de vestuário na imagem de pré-visualização do RIP. Por exemplo, este trabalho impresso em uma camiseta azul-clara:
